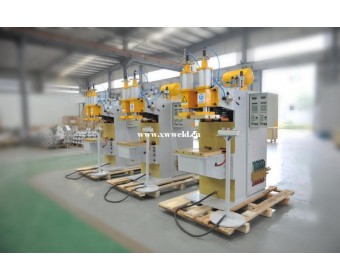

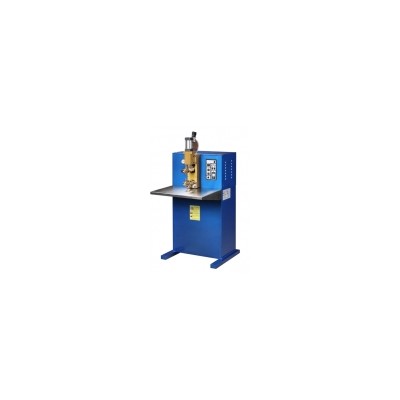

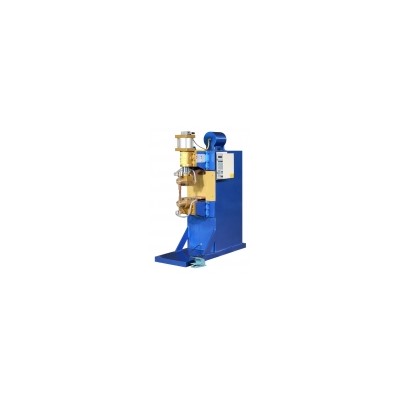

(双头)固定式气动点凸焊机
我公司设计制造的DTN系列固定式点凸焊机具有如下特点:
1、强固的机体设计结构,高品质的加工精度,可最大限度的降低加压行进时上下电极头的位置及位移偏差,提高焊接质量,使机体的震动及冲击噪音降到最低。
2、二次导体绝缘,采用上部绝缘方式,可避免铁屑的附着或下座安装焊接夹具时容易发生的绝缘短路。
3、二次焊接电流回路中,下导电体与变压器下次级输出采用直接连接式结构,中间无任何过渡连接件,导电性能得到大幅度提高,电力损失减至最低。
4、直接式的加压机构,配合以良好的润滑方式,使动电极运行平稳、摩擦阻力小及动作反应迅速,大幅度提高焊接速度,也减少了空气流动损失。
5、气缸盖及气缸座上分别设置有缓冲调节装置,可最大限度的降低机体的震动及冲击,同时可最大限度的减低电极对焊接工件表面的机械冲击损伤。
6、控制部分采用全IC数字集成电路,具有控制进度高、焊点一致稳定、适应性广及使用寿命长等优点。
参数 |
单位 |
DN-40 |
DN-63 |
DTN-80 |
DTN-100 |
DTN-160 |
DTN-200 |
额定容量 |
KVA |
40 |
63 |
80 |
100 |
160 |
200 |
电源电压 |
V |
单相 380 |
|||||
电源频率 |
Hz |
50 |
|||||
负载持续率 |
% |
50 |
|||||
次级空载电压 |
V |
6.7 |
7.5 |
8.5 |
9.5 |
10.9 |
12.5 |
最大短路电流 |
KA |
17 |
18.6 |
23.2 |
25.6 |
28.5 |
37.6 |
电极臂伸出长度 |
mm |
400 |
400 |
500 |
500 |
500 |
600 |
最大加压力 |
N |
3000 |
3000 |
7700 |
10000 |
13000 |
16000 |
工作行程 |
Mm |
0-30 |
|||||
上电极辅助行程 |
mm |
- |
- |
0-80 |
|||
最大焊接厚度 |
mm |
2.5+2.5 |
3.0+3.0 |
4.5+4.5 |
5.0+5.0 |
6.0+6.0 |
6.0+6.0 |
压缩空气压力 |
MPa |
0.5 |
0.5 |
0.6 |
0.6 |
0.6 |
0.6 |
冷却水流量 |
L/min |
8 |
8 |
10 |
10 |
10 |
10 |
重 量 |
Kg |
255 |
315 |
470 |
510 |
560 |
600 |
